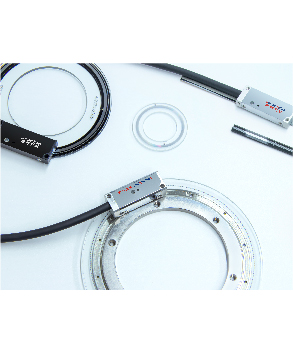

产品名称:光学编码器 & 读数头

产品描述:思特光学的Smart Incremental系列是一种开放式非接触通用光栅尺系统。 读数头紧凑小巧,内置安装用的LED指示灯,输出低至32nm分辨率的数字量指示信号并内置集成光学Index mark感应探头。

产品详情资料下载

产品详情:大族思特的Smart Incremental系列是一种开放式非接触通用光栅尺系统。

读数头紧凑小巧,内置安装用的LED指示灯,输出低至32nm分辨率的数字量指示信号并内置集成光学Index mark感应探头。

类目 参数
读数头尺寸(mm)
标准:36x13.5x10.2; 超薄:40x15x6.4
信号输出

差分1Vpp sin/cos和Index脉冲

或差分A-quad-B和Index脉冲

分辨率(数字型)
直线:4um-32 nm
圆形:高达800万/圈
直线精度等级

+/-3um(短玻璃光栅)

+/-5um(长玻璃光栅)

< +/-3μm /米(两点线性化)

<+/-50μm/米(斜坡)

圆形精度等级
≤±2.1arc-sec
电源

5VDC±5% @165mA(跨接120Ω电阻于A,B,l)

5VDC±5% @105mA(跨接120Ω电阻于sin,cos,l)

最大速度
10米/秒
Index信号

1/4个栅距周期(差分1Vpp sin/cos输出)

1LSB(差分A-quad-B输出)

状态指示灯
操作环境
空气
栅距 ≤256μm的多种选项
重复精度
1 LSB(>50nm分辨率);72nm(≤50nm分辨率)
典型细分精度误差(SDE) 72nm
重量 <18g(读数头),<100g/米(电缆线)
